潤滑油知識
上海松行貿(mào)易發(fā)展有限公司
上海市閔行區(qū)新龍路1333弄萬科虹橋云66號樓335室
201101
021-6768 8351
021-5186 2151
songhangmaoyi@sina.com
關(guān)于切削液的腐敗劣化現(xiàn)象（導(dǎo)致更換工作液的主要原因）腐敗劣化的原因
|
A |
銅綠色極毛桿菌 |
魚肉腐敗的代表性菌株，也是切削液腐敗的主要水溶性切削液腐敗劣化是微生物在適宜條件下迅速繁殖，使切削液發(fā)生生物化學(xué)變化的結(jié)果。引起腐敗的微生物有真菌、放射菌、和酵母菌。菌屬繁多，分布廣泛，在大氣、土壤、江河、自然物體都能找到。在腐敗的切削液中經(jīng)常有以下幾種代表性污損菌：菌屬之一。 |
|
B |
硫酸還原菌 |
切削液發(fā)臭的另一主要菌株，在無氧條件下繁殖，存在鐵屑瘤、水垢下。它能還原硫酸根，生成硫化氫，放出臭味；硫化氫腐蝕鐵生成硫化鐵，使切削液變成灰褐、黑色。這就是切削液要經(jīng)常循環(huán)、透氣、補(bǔ)氧、除去浮油、清洗液箱時要除去銹片和水垢的主要原因。 |
|
C |
酵母菌、枯草菌、新月孢子菌 |
菌體內(nèi)產(chǎn)生強(qiáng)酵素，使切削液發(fā)粘、PH值下降、腐敗。 |
|
D |
青霉菌 |
食品、工業(yè)材料變質(zhì)的代表性菌。 |
|
E |
大腸菌 |
能腐蝕鋁箔和多種工業(yè)材料。 |
微生物快速繁殖的條件
|
A |
營養(yǎng)源充分 |
水溶性切削液為微生物繁殖提供了充分的有機(jī)物（碳水化合物、礦油、脂肪酸、脂肪醇等）、礦物質(zhì)和微量元素、含氮化合物（有機(jī)胺硝酸鹽）以及含硫、磷、氯的物質(zhì)（極壓劑EP）。 |
|
B |
氧氣 |
嗜癢菌（硫氧菌、鐵） ——輕臭 厭癢菌（硫酸還原菌） ——惡臭 兼性（硫酸鹽還原菌）——輕臭 |
|
C |
溫度 |
氣溫較高。在30~37℃宜繁殖；霉菌在20~30℃宜繁殖。 |
|
D |
PH值 |
堿性不足。在PH 6.0~8.5適宜繁殖；霉菌在PH 4.5~6.5適宜繁殖。PH大于9時，、霉菌繁殖概率*低。 |
水溶性切削液腐敗劣化后現(xiàn)象
A）產(chǎn)生輕微的腐臭味，“星期一現(xiàn)象”；
B）工作液變成灰褐色或紅色；
C）PH值、防銹性突然急劇下降；
D）產(chǎn)生膠質(zhì)物質(zhì)（菌皮）堵塞濾網(wǎng)、管道，乳化液分層；
E）加工性能下降；
F）產(chǎn)生惡臭、污染環(huán)境。
水溶性切削液的管理
原液管理
A）避免酷冷，暴曬和長期存放。
B）冬季5度以上存放。
C）夏季防止陽光直射，*好在三個月內(nèi)使用。
D）乳化液低溫破乳后不可恢復(fù)。
工作液配制濃度管理
工作液的濃度是充分發(fā)揮切削液功能的基礎(chǔ)。濃度過低，會影響切削功能；濃度過高，也會影響功能的正常發(fā)揮，如果從防腐敗角度看，濃度適當(dāng)增加一些為好。例如：一般的微乳液，實驗室腐敗實驗，濃度為5%時，6~7個月后開始變質(zhì)；濃度為10%時，10~12個月后開始變質(zhì)。
防腐管理
選用清潔的水源——自來水、地下水，必要時對配液用水進(jìn)行處理和水質(zhì)調(diào)整處理，配液用水硬度80~120PPM為很好。
更換新液時，對液箱、管道、機(jī)床加工區(qū)進(jìn)行徹底清洗，如果不清洗或清洗不徹底，尤其是換液前的切削液已腐敗，換液后有可能幾天之內(nèi)就會腐敗。
正在使用切削液的管理
A）保持規(guī)定濃度，切削液消耗后，及時補(bǔ)充新液。
B）保持清潔，防止異物和灰塵進(jìn)入。
C）及時清除浮油和切屑。
D）每日開車循環(huán)切削液至少1~2小時，尤其節(jié)假日更要注意。

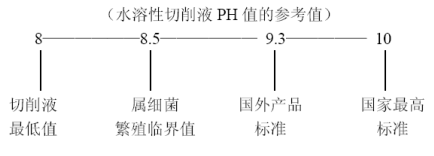

E）當(dāng)PH值低于8.5時及時補(bǔ)充新液并加以調(diào)整。
當(dāng)PH值大于9時，霉菌繁殖速度慢，所以上標(biāo)準(zhǔn)稀釋液PH=9、原液PH=10為上限標(biāo)準(zhǔn)。
當(dāng)PH值低于8時，要根據(jù)現(xiàn)場情況分別加入原液、劑、PH值調(diào)整劑進(jìn)行調(diào)整；PH值大于8.2時，加入原液調(diào)整。
切削液腐敗后對設(shè)備、工作環(huán)境、人身都有影響，還有可能影響新液壽命，故現(xiàn)場切削液管理人員應(yīng)對切削液劣化程度做出及時判定。
